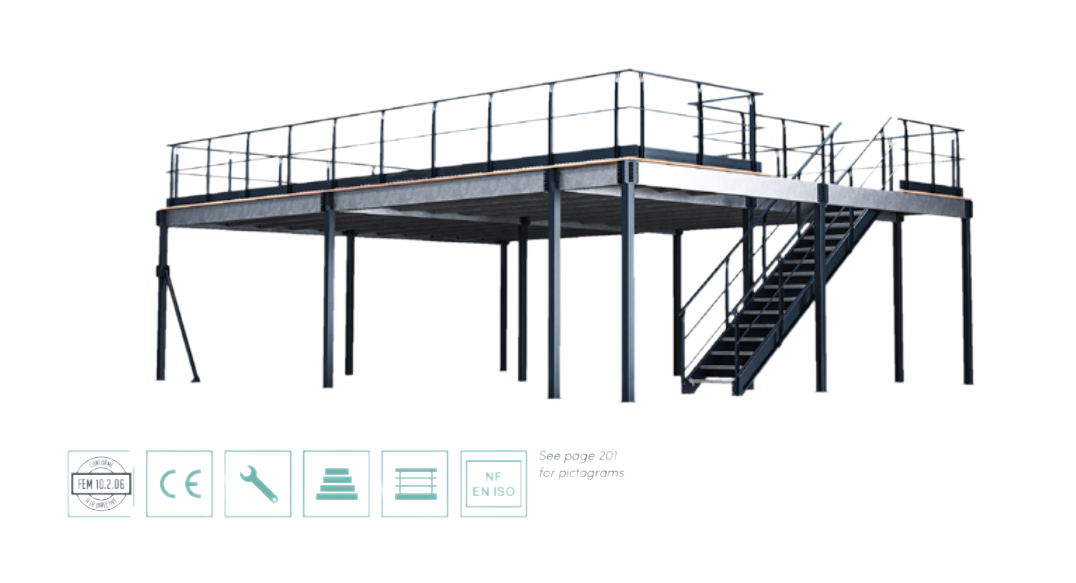

Antresole magazynowe

• Do 3 dodatkowych pięter do (GF+3) bez konieczności uzyskania pozwolenia na budowę
• Szybki i łatwy montaż
• Standardowy czas realizacji zamówienia: 3 do 4 tygodni

Antresola to idealne rozwiązanie dla firm, które chcą maksymalnie wykorzystać przestrzeń magazynową. Jest łatwa w instalacji i można ją skonfigurować tak, aby spełniała potrzeby każdej firmy. To solidne i niezawodne rozwiązanie wytrzymuje obciążenia toczne do 1000 kg/m² i nadaje się do szerokiej gamy układów. Zaprojektowano ją tak, aby jazda była wygodniejsza i stabilniejsza, z platformą z żebrowanej blachy suchej i warstwą płyty wiórowej dla dodatkowej wytrzymałości. To elastyczne rozwiązanie pozwala zorganizować przestrzeń roboczą w dowolny sposób.

Konstrukcja antresoli Mezzanine jest:

• wykonana ze stali malowanej proszkowo
• solidna, certyfikowana i znormalizowana,
• samonośna

W skład antresoli wchodzą:

• słupki z płytami podnóżków
• belki stałe lub regulowane i belki nośne
• podłoga
• poprzeczki

Dostarczana w wersji dostosowanej i gotowa do montażu, antresola jest szybka i łatwa w instalacji. Na miejscu nie jest wymagane wiercenie ani spawanie.

• Metalowe antypoślizgowe stopnie zapewniające bezpieczne użytkowanie
• Nakładka na stopień, aby zapewnić ciągłość antypoślizgowej podłogi pomiędzy schodami a antresolą
• Sztywna i atrakcyjna poręcz dzięki kształtowi pionowej, pośredniej rury bezpieczeństwa i poręczy, ciągła na całej długości schodów
• Opcjonalne wykończenia w postaci osłony śrub
• Opcjonalna płyta podstopniowa, aby wzmocnić stabilność schodów i ograniczyć gromadzenie się kurzu pod schodami (również w przypadku schodów o długości powyżej 3 metrów)

Skontaktuj się z nami w sprawie antresoli samonośnej:

• pod numerem telefonu +48 58 535 16 96
• wysyłając wiadomość e-mail [email protected]
• korzystając z formularza kontaktowego

Mezzaman

Zalety antresoli:

Zalety produktu

• Otrzymaj antresolę w rekordowym czasie: 3-4 tygodnie
• Oszczędź czas instalacji dzięki szybkiemu i łatwemu montażowi
• Dostosuj antresolę do swoich potrzeb: szeroka gama wykończeń i akcesoriów

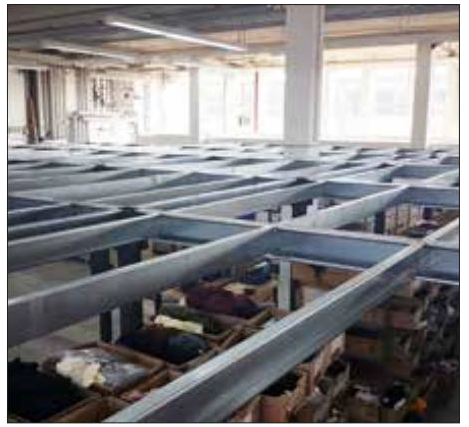

CHARAKTERYSTYKA TECHNICZNA KONSTRUKCJI

• Słupki pionowe:
  • • Standardowe wykończenie RAL 7024
    • Profile kwadratowe w różnych wymiarach z łącznikami i płytami spawanymi.
    • Płyty nośne malowane lub ocynkowane
• Ocynkowane belki o profilu C
• Nośność: od 250 kg/m² do 1000 kg/m² (w zależności od badań obliczeniowych
• Minimalne ugięcie: 1/300 (belki i dźwigary)
• Obciążenia toczne: od 350 kg/m

Funkcje niestandardowe

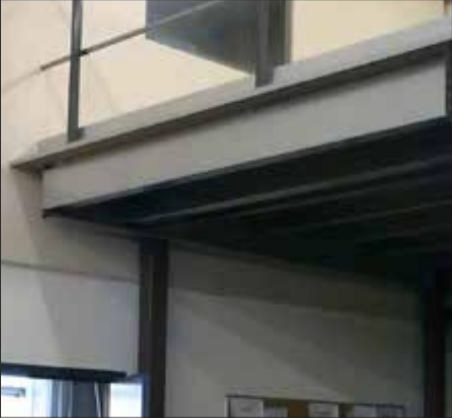

Zwis:

Zaprojektowane tak, aby omijać
przeszkody na wysokości, takie jak
słupy budowlane lub maszyny.
Idealnie nadaję się do zakrycia korytarza lub części peronu z wystającymi elementami.

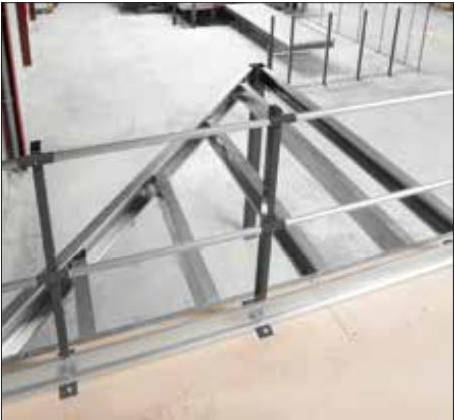

Jednostka narożna:

pozwala na dopasowanie konstrukcji do narożnych części budynku

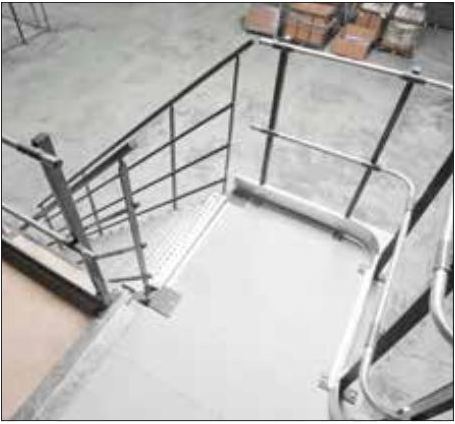

Podest schodowy:

Zaprojektowano je tak, aby pomieścić klatki schodowe i zapewnić swobodną komunikację.

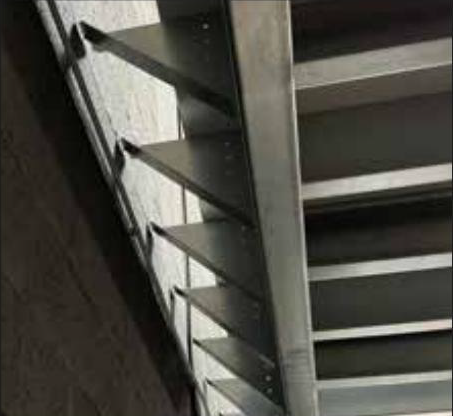

Rozpórki kątowe:

Zaprojektowane w celu ominięcia przeszkód na podłożu lub rozszerzenia powierzchni platformy antresoli nawet o 500 mm

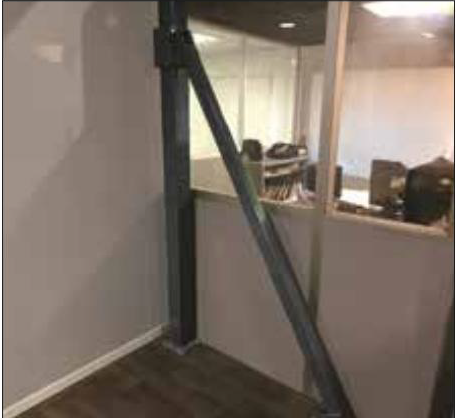

Podpora nośna:

Alternatywa dla usztywnień krzyżowych, umożliwiająca wzmocnienie konstrukcji.

Opcje podłóg

Płyta 19 MM – P4

• Zalecane stosowanie
  • Środowisko suche
  • Do stosowania wyłączenie w połączeniu z żebrowaną blachą stalową w celu utworzeniu wyjątkowo wytrzymałej podłogi kompozytowej

Płyta 30 MM – P4

• Zalecane stosowanie
  • Środowisko suche

Płyta 22 MM – P5

• Zalecane stosowanie
  • Środowisko wilgotne.
  • Można stosować w połączeniu z żebrowaną blachą stalową tworzą wyjatkowo odporną podłogę kompozytową.
  • Podwójnie krzyżowo warstwowe.

Płyta 38 MM – P6

• Zalecana stosowanie:
  • środowisko suche.

Płyta 38 MM – M1 REI30

• Zalecana stosowanie:
  • środowisko suche.
  • Obciążenie do 500 kg/m².

biały spód

• Zalecana stosowanie:
  • środowisko suche.

szara nakrapiana antypoślizgowa – r10

• Zalecana stosowanie:
  • środowisko suche.
  • Idealne wykończenie pozwalające stworzyć środowisko biurowe bez konieczności zakrywania podłogi.

szary antypoślizgowy – r12

• Zalecana stosowanie:
  • W środowiskach suchych i obszarach często użytkowanych.
  • Idealny do miejsc, gdzie wymagana jest podłoga antypoślizgowa.

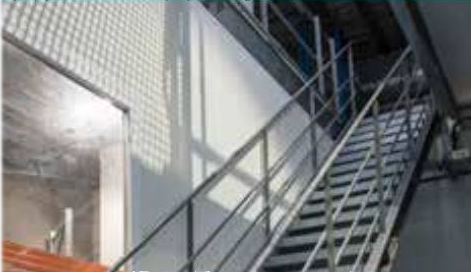

STOCK

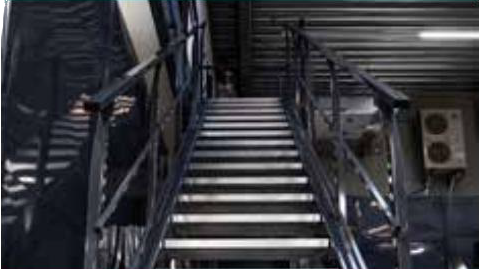

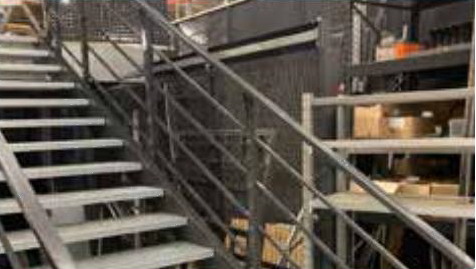

MEZZASTEAR EVO

MEZZASTEAR EVO +

Schody spawane mechanicznie do zastosowań przemysłowych, dostępne pod 3 różnymi kątami.

Schody sprawne mechanicznie do zastosowań przemysłowych, dostępne w 3 różnych kątach.

Schody przeznaczone do obiektów komercyjnych i biurowych zapewniające lepszą dostępność.

• Spawane mechanicznie.
• Rury podręczy i barierki środkowej ocynkowane.
• Dostępna wersja ocynkowana ogniwo do użytku na zewnątrz.

• Fabrycznie wstępnie zmontowane.
• Kolor standardowy: szary RAL 7024.
• Osłona metalowa pod schodami dla wysokości powyżej 3000 mm.
• Usztywnienie H dostępne jako opcja.

• Antypoślizgowe nakładki na schody.
• Słupki w kształcie litery U dla bardziej stylowego wyglądu.
• Poręcz jednoczęściowa.
• Podłużnice jednobiegowe dla wysokości peronów do 4000 mm.

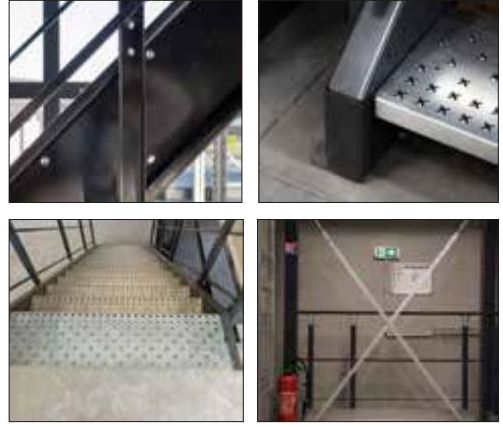

Cechy i wykończenia produktu

Balustrada przykręcona do podłużnicy:

• Zapobiega wibracjom

Panele metalowe:

• Zwiększa stabilność schodów i minimalizuje gromadzenie się brudu/kurzu pod spodem.
• Do schodów o wysokości mniejszej niż 3000 mm.

Nakładający się stopień spocznika:

• Umożliwia zachowanie ciągłości bieżnika antypoślizgowego między schodami a platformą antresoli

Ostatnie szlify:

• Jednoczęściowa poręcz zapewnia ciągłość na całej długości schodów
• Podłużnice można wyposażyć w zaślepki, aby ukryć śruby bieżnika.
• Stopnie schodowe dostępne w 3 wersjach: kraftowe, blaszane i drewniane.

Rodzaje poręczy

Mocowanie wspornika

Stock *

• Spawanie mechaniczne.
• 1 poręcz Ø 30 mm.
• 1 okrągła rura środkowa o średnicy 30 mm.
• 1 listwa przypodłogowa ocynkowana — H: 150 mm.

Mezzastair Evo **

Wymaga montażu

• 1 poręcz (50 x 30 mm).
• 1 kwadratowa rura środkowa.
• 1 listwa przypodłogowa ocynkowana – H: 150 mm.

Mezzastair Evo + *

Wymaga montażu:

• 1 poręcz (50 x 30 mm).
• 2 kwadratowe rury środkowe.
• 1 blacha -H: 500 mm
• wykończenie malowane.

WYPOSAŻENIE

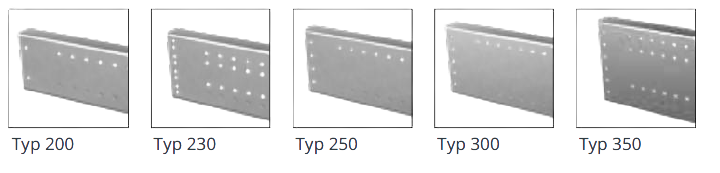

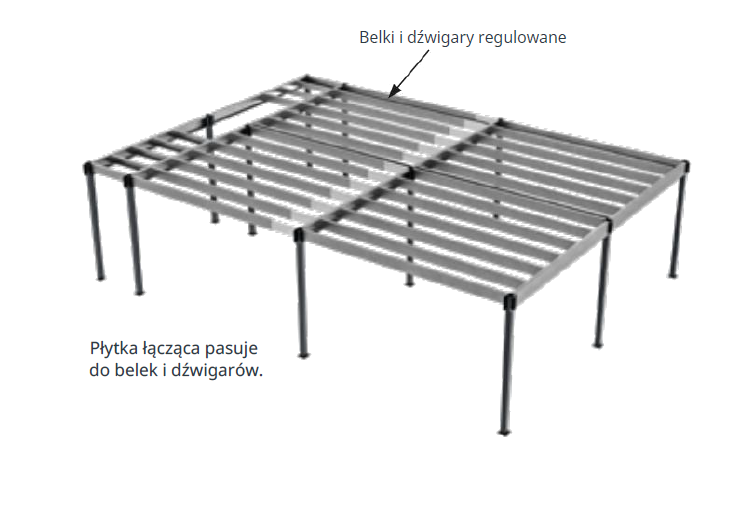

Regulowane belki:

• Idealne, elastyczne rozwiązanie dla miejsc, w których trudno jest wykonywać pomiary (przeszkody, ograniczony dostęp itp.)
• Umożliwia zwiększenie lub zmniejszenie długości belek i dźwigarów co 50 mm, co daje całkowitą regulację +/- 200 mm z amplitudą 400 mm.

Aby dodać tę opcję, pamiętaj o uwzględnieniu jej w początkowym zapytaniu ofertowym!

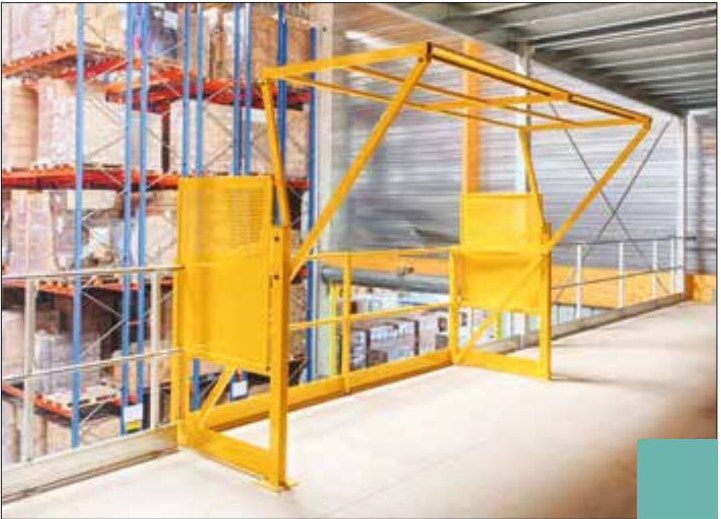

Brama paletowa

• Bezpieczny i wydajny system przemieszczania i obsługi palet na platformie.
• Zapobiega dostępowi do niezabezpieczonej krawędzi platformy.
• W pełni kompatybilny z barierkami bezpieczeństwa.
• Zgodnie z normami NF EN ISO 14122-3 i NF E 85-015.

Zalecamy stosowanie blachy rozładunkowej w celu zabezpieczenia
podłogi peronu (patrz następna strona)!

*Z osłonami bocznymi

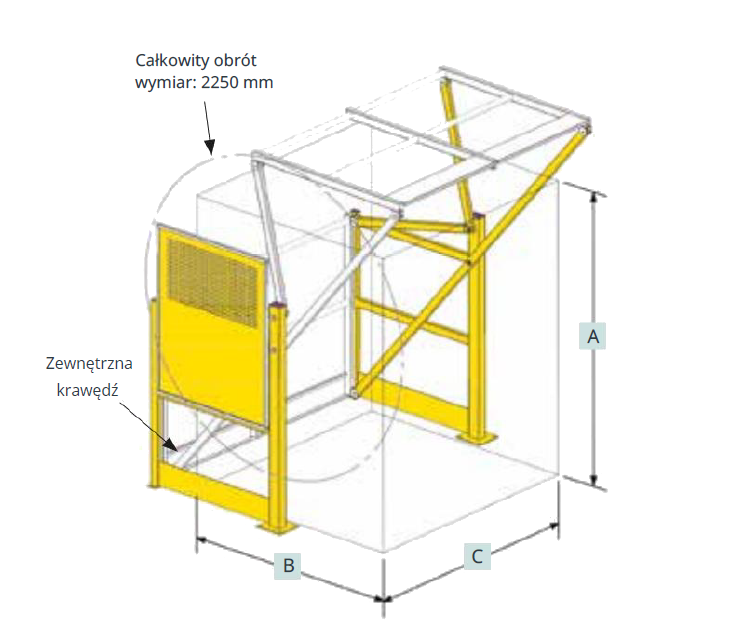

Jak to działa:

Wymiary użytkowe ładunków:
Dla ładunku umieszczonego w odległości 250 mm od zewnętrznej krawędzi:
– Długość x wysokość x głębokość:
1500, 2300 lub 3000 x 1800 x 1430 mm

Dla ładunku umieszczonego w odległości 150 mm od zewnętrznej krawędzi:
-Długość x wysokość x głębokość:
1500, 2300 lub 3000 x 1730 x 1580 mm.

A = Wysokość 1800 mm.

B = Całkowita głębokość = 1500 mm.

C = Długość użytkowa = 1500/2300/3000 mm.
Długość całkowita = Długość użytkowa + 300 mm.

Wyposażenie (ciąg dalszy)

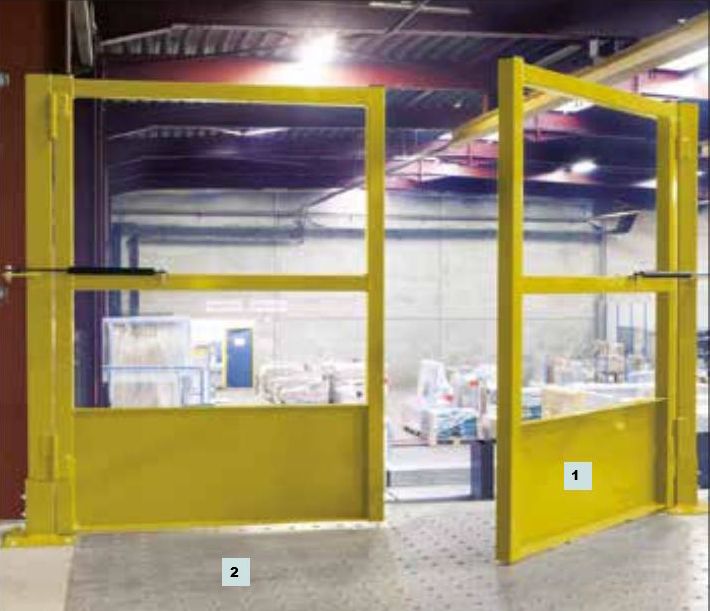

Brama Hydrauliczna

• Idealny do załadunku palet na platformę.
• Bramy zamykają się automatycznie przy pomocy dwóch silników hydraulicznych.
• Ruch jednokierunkowy od zewnątrz w kierunku antresoli.
• W zestawie płyta rozładowcza blachy nr 2.

Zalecamy stosowanie blachy rozładunkowej w celu zabezpieczenia podłogi platformy (patrz poniżej)!

*Zgodny z europejską normą NF EN ISO 14122-3.

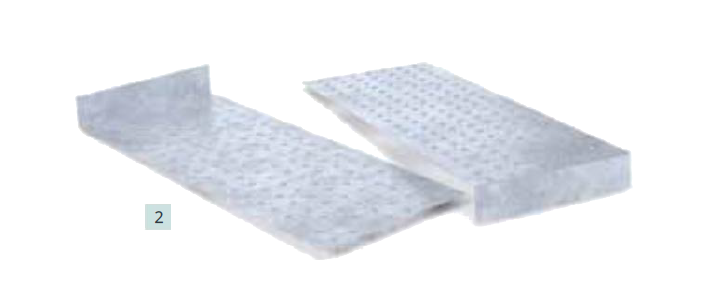

Płyta podłogowa do rozładunku blachy

• Chroni podłogę platformy podczas rozładunku palet.
• Blacha perforowana antypoślizgowa z ochronną krawędzią (100 mm) zakrywająca przednią krawędź.
• Dostarczane w modułach, co umożliwia kompaktowych transport.

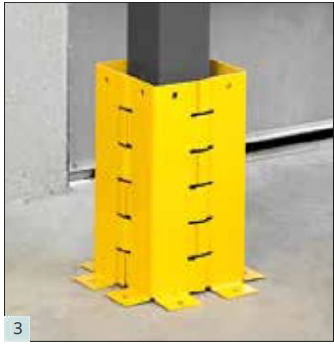

Osłony słupów

• Chroni antresolę przed uszkodzeniami spowodowanymi uderzeniami.
• Zapobiega osłabianiu konstrukcji.
• Zgodny z normą EN 15512.3.
• Musi być zamontowana, gdy wózki poruszające się pod antresolą.

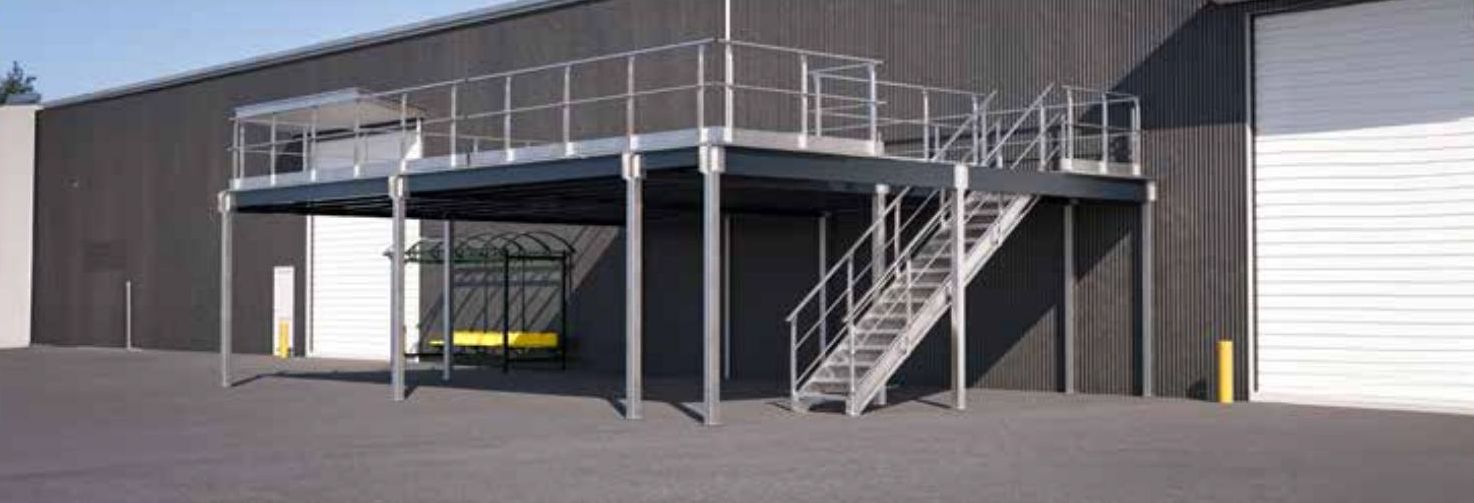

Mezzaman na zewnątrz

Charakterystyka Techniczna konstrukcji:

• Słupki: ocynkowane ogniwo, kwadratowe przekroje ze sprawanymi łącznikami i płytami – w zestawie zaślepki otworów
• Ocynkowane płyty podporowe
• Belki: profil C, wykonane z malowanej, ocynkowanej stali walcowanej na zimno
• Obciążenie toczne: od 350 kg/m²
• 2 rodzaje ślub i nakrętek: ze stali nierdzewnej i ocynkowane do stosowania na zewnątrz
• Moduły do 30 m² – podlegające zatwierdzeniu technicznemu
• Wysokość platformy: do 3500 mm
• Nośność: od 250 kg/m² do 500 kg/m²
• Minimalne ugięcie: : 1/300 (belki i dźwigary)

Charakterystyka Platformy

• Podłoga z kraty metalowej z otworem 30 × 19 mm
• Maksymalny wysięg do podłogi: 150 mm

Schody i poręcz

• Schody i poręcze typu „Stock” ocynkowane ogniowo

Konfiguracje kompatybilne z antresolą zewnętrzną:
rozpórka nośna, element narożny i podest (patrz Mezzaman).

Ważne

Wymagania dotyczące podłoża:

• Płyta betonowa klasy C25/30 o grubości wynoszącej co najmniej 13 cm.
• Dla obszarów położonych blisko wybrzeża: płyta betonowa klasy C30/37

Akcesoria

Osłony słupów

Zalety produktu

• Rozwiązanie ekonomiczne, szybkie i łatwe w instalacji
• Zaprojektowane tak, aby wytrzymać temperatury poniżej zera, podlegające zatwierdzeniu technicznemu
• Zaprojektowane tak, aby wytrzymać działanie śniegu i wiatru.

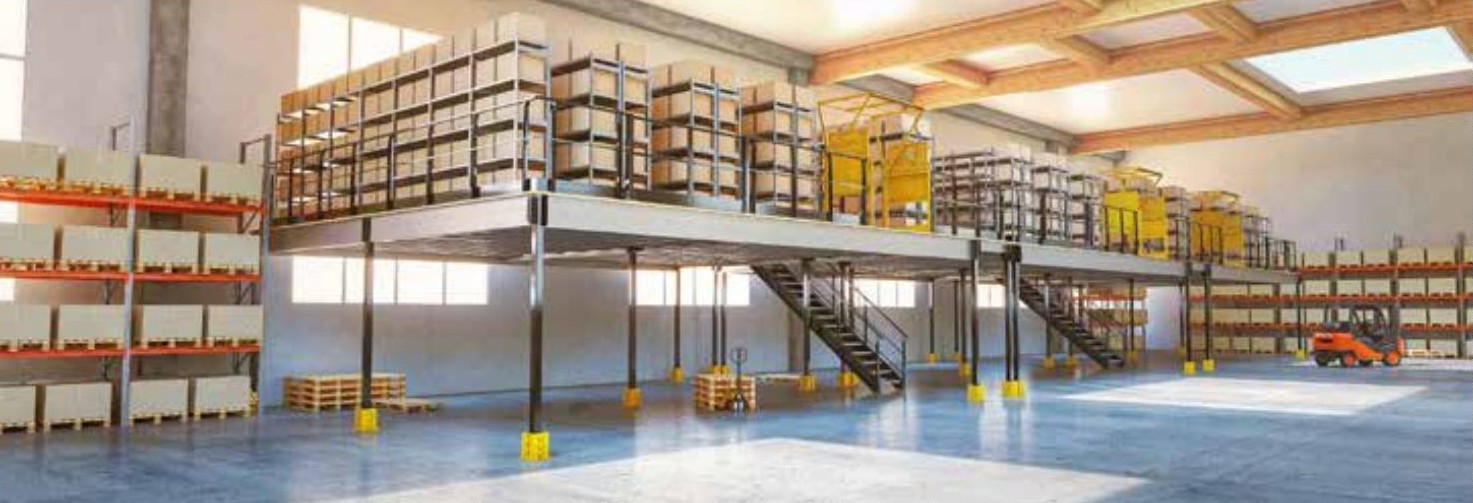

MezzamanXL

Charakterystyka techniczna konstrukcji

• Słupki: standardowe wykończenie RAL 7024 – inne kolory dostępne na zamówienie, profile kwadratowe za spawanymi łącznikami stalowymi i płytami.
• Płyty nośne malowane lub cynkowane
• Belki: ocynkowane profil C
• Nośność: od 250 kg/m² do 1000 kg/m² (i więcej, w zależności od zatwierdzenia technicznego)
• Standardowe ugięcie: 1/300 (belki i dźwigary)
• Obciążenia toczne: od 350 kg/m²

Charakterystyka platformy

• Płyty wiórowe zgodne z normą NF EN 321, klasyfikowane jako P6 lub wyżej, o grubości 38 mm, z połączeniami typu pióro-wypust
• Wykończenie: Niepowlekane/Niepowlekane — Niepowklekane/Biały spód — Antypoślizgowe/Biały spód — Plamkowaty/Biały spód — Ognioodporny/biały spód
• Maksymalny wysięg płyty wiórowej 150 mm, w przeciwnym razie należy stosować rozpórki kątowe lub należy dodać wysięgniki ram

Dostępne w wersjach zewnętrznych,

po zatwierdzeniu technicznym.

Charakterystyka schodów i poręczy

• Zobacz Mezzaman

Akcesoria

Ochraniacze pionowe

Zalety produktu

• Rozwiązanie ekonomiczne, szybkie i łatwe w instalacji
• Wymagana mniejsza liczba słupków, co pozwala na optymalizację powierzchni podłogi
• Optymalna odległość pionowa: do 10 metrów
• Maksymalizacja obciążenia przy tej samej powierzchni

Przykłady instalacji

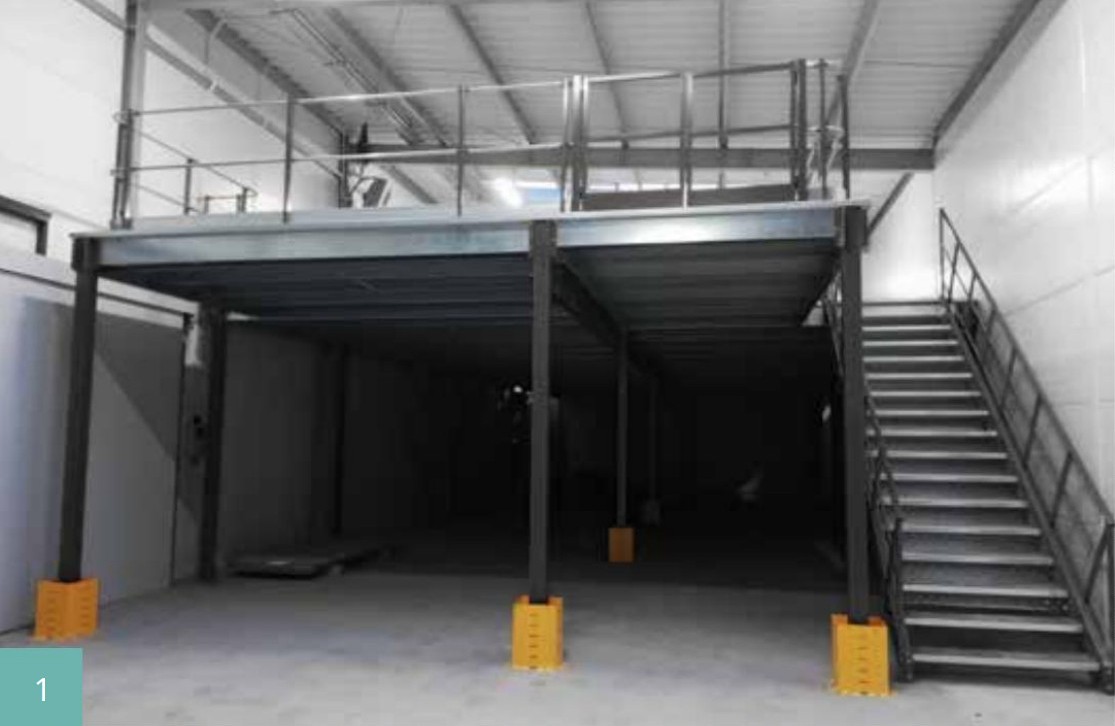

1. Przykład instalacji antresoli w środowisku przemysłowym lub logistycznym.
Idealne do optymalizacji przestrzeni poprzez stworzenie dodatkowego poziomu do przechowywania lub do pracy.

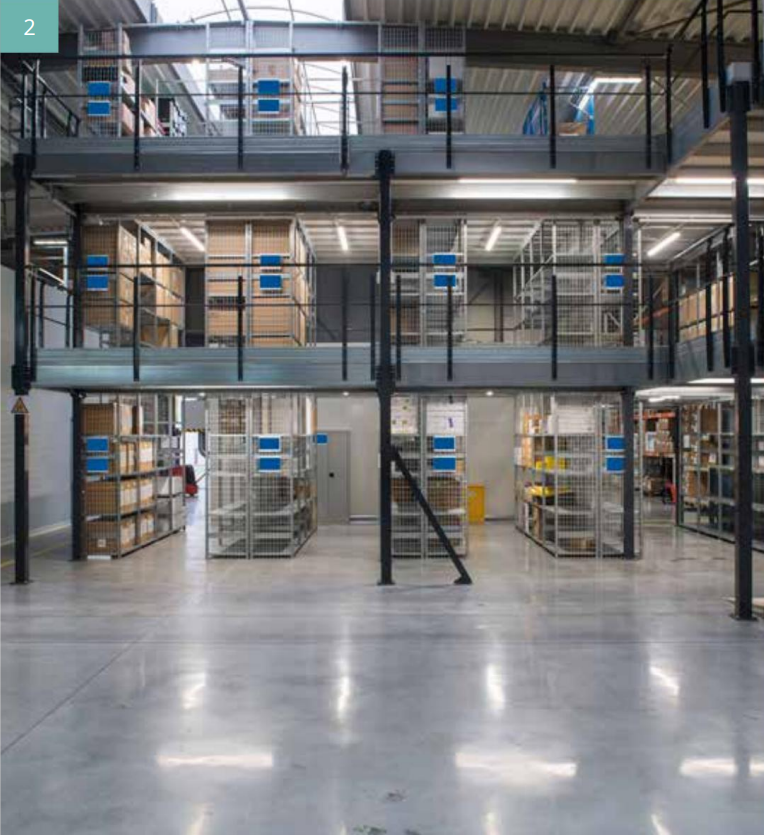

2. Przykład instalacji antresoli w środowisku przemysłowo-logicznym, w połączenie z regałami Adaptiv z blokami z siatki drucianej na dwóch poziomach, w celu optymalizacji przestrzeni magazynowej.

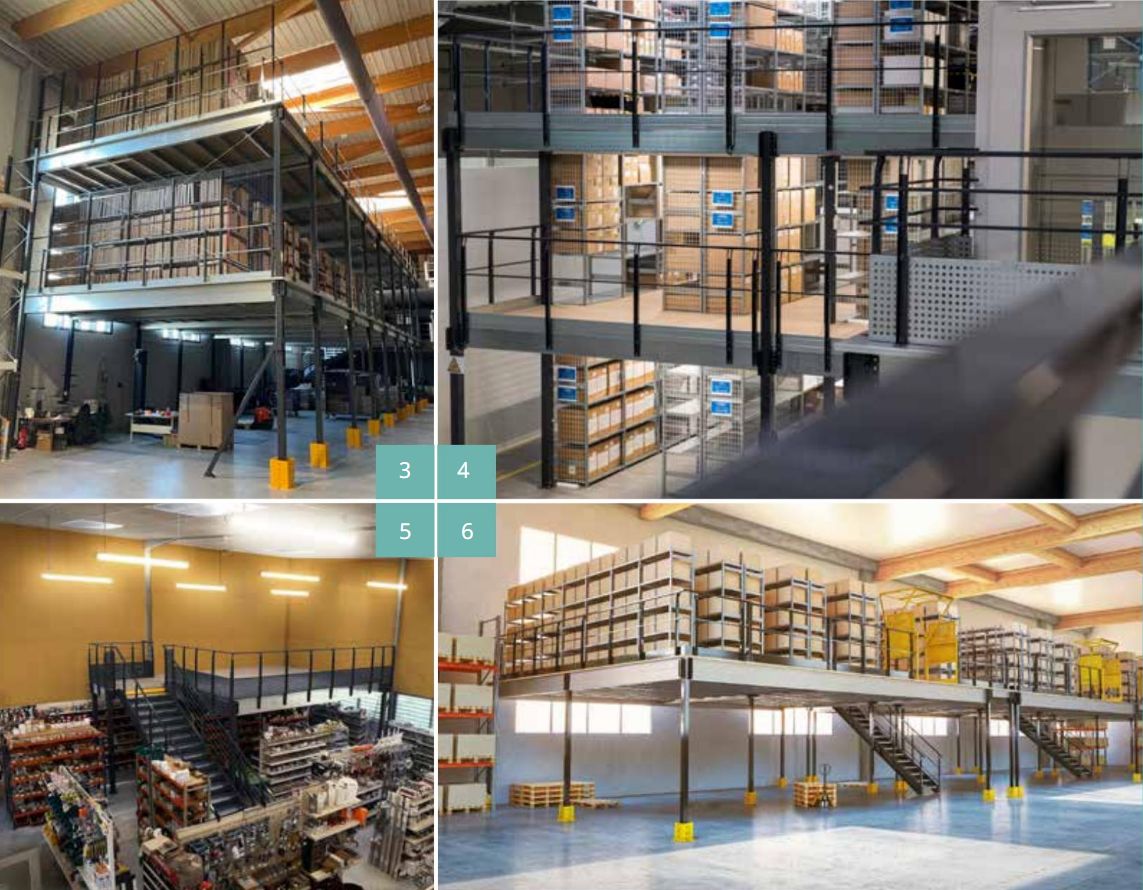

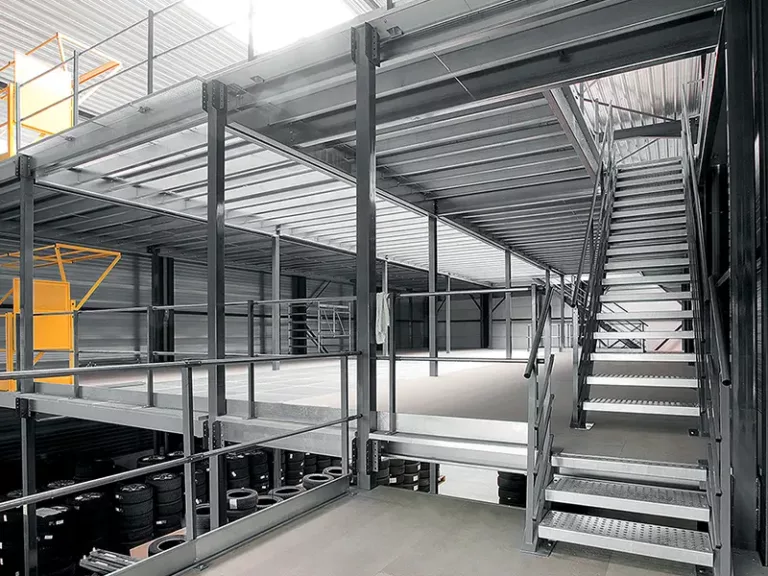

3. Przykład dwupoziomowego montażu antresoli w obiekcie przemysłowym i w środowisku logistycznym, zaprojektowane z myślą o przechowywaniu ciężkich przedmiotów i optymalizacji dostępnej przestrzeni.

5. Identycznie, jak w przykładzie 4, instalacja antresoli w środowisku handlowym.

4. Przykład instalacji antresoli w środowisku handlowym. Idealne do maksymalizacji przestrzeni magazynowej lub ekspozycyjnej w środowisku handlowym przy jednoczesnym zachowaniu swobodnego przepływu ruchu.

6. Przykład instalacji antresoli o dużej rozpiętości w środowisku przemysłowym, zaprojektowanej w celu zmniejszenia liczby słupków.
Taka konfiguracja optymalizuje przestrzeń, ułatwiając cyrkulację palet oraz wózków widłowych.

7. Przykład instalacji antresoli zewnętrznej w środowisku przemysłowym i logistycznym, z metalową kratą podłogową, aby zapewnić bezpieczną cyrkulację. Zaprojektowane z wykończeniem ocynkowanym ogniowo, aby zapewnić doskonałą odporność na warunki atmosferyczne i korozję.
